Kompatibilnost — provjerite prije narudžbe
Najčešći razlozi povrata: pogrešna rozeta, debljina vrata, tip brave i smjer. Usporedite s postojećim vratima.
- Rozeta
- Standardna rozeta Ø50 mm (uz nisku Ø51×5 mm kod modela B)
- Kvadratni trn
- Kvadratni trn 8×8 mm, čelik
- Debljina vrata
- 38–44 mm (standardna sobna drvena vrata)
- Tip brave / ključanice
- Kompatibilno s bravama: BB (ključ), PZ/Yale (cilindar), patent i WC — ovisno o odabranoj varijanti M..RB8/VB8/PB8B
- Pakiranje
- Pakiranje: 1 par kvaka (za jedna vrata, lijeva + desna), 2× rozete s oprugom, trn, vijci i upute
O proizvodu

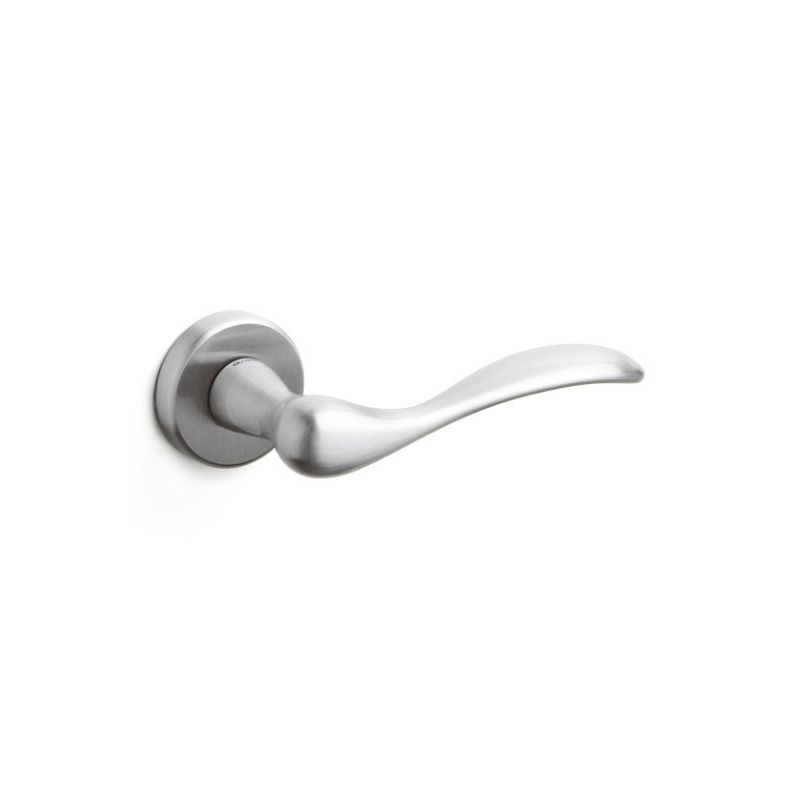

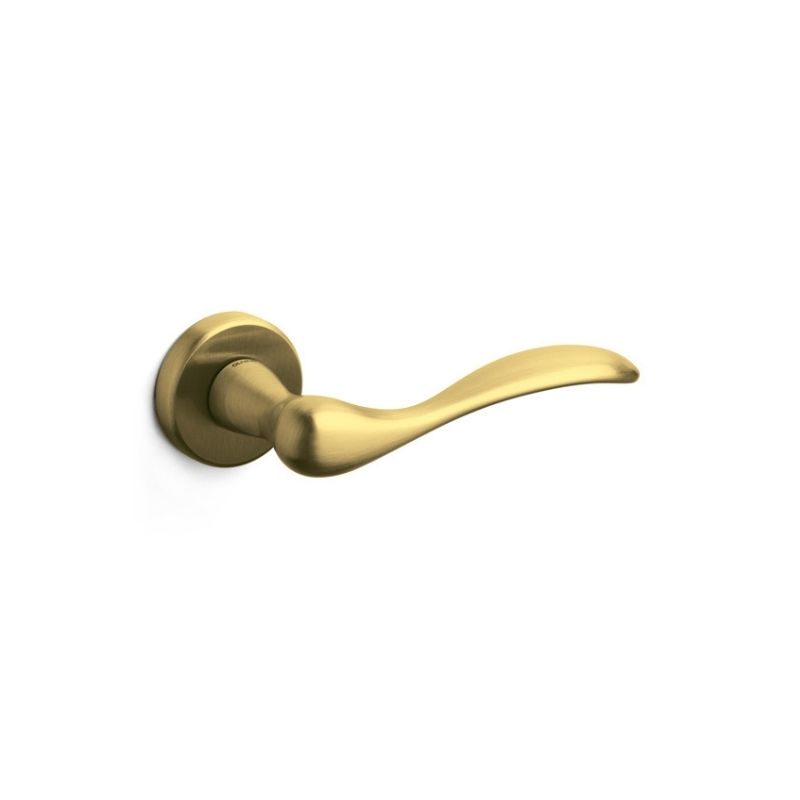

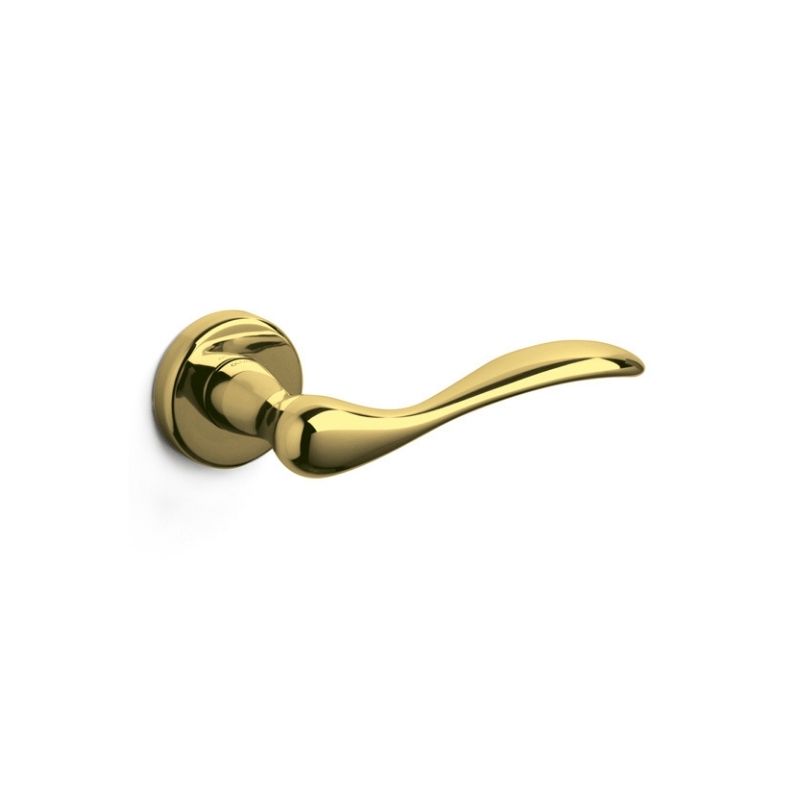

Siena je okrugla rozeta koju je dizajnirao Nicola Novelletto u suradnji s Robertom Volonteriom, dizajnerom i osnivačem tvrtke MAS Engineering.
Namjena i kompatibilnost: za unutarnja sobna drvena vrata 38–44 mm (standardna sobna drvena vrata), s standardnim bravama DIN 18251 (razmak 72 mm BB/patent, 90 mm BB, 85 mm PZ/Yale — ovisno o podrozeti). Kompatibilno s bravama: BB (ključ), PZ/Yale (cilindar), patent i WC — ovisno o odabranoj varijanti M..RB8/VB8/PB8B. Univerzalna L/R — nije potrebno birati lijevu/desnu osim kod WC (M90) i smart2lock izvedbi gdje je smjer bitan. Nije za staklena, klizna ili metalna protupožarna vrata.
Materijal i izvedba: Mesing (CuZn, kovani, bez poroznosti). Standardna rozeta Ø50 mm (uz nisku Ø51×5 mm kod modela B). Kvadratni trn 8×8 mm, čelik. Proizvodnja: Borgomanero, Italija— toplo kovanje i mehanička obrada, bez poroznosti. Tipične oznake u katalogu: M169RB8 M169VB8 M169PB8B C169 K169 K169P — RB8 = okrugla rozeta (R) s ključanicom BB/PZ/Yale (8); VB8 = kvadratna rozeta (V/Q) s ključanicom; PB8B = rozeta s pločicom/poklopcem (P) — niska izvedba B; M = kvaka za sobna vrata, C = prozorska ručka, K = DK prozorska ručka; M90/8 = WC izvedba s leptirom (90°). Točne šifre provjerite u PDF tehničkom listu priloženom uz proizvod.
Završne obrade i boje: CR — Cromo lucido (sjajni krom, 10 god. garancije), ZL — SuperOro lucido (sjajni super gold, 30 god.), CO — Cromo satinato (satenski krom, 10 god. garancije), TS — SuperOro satinato (satenski super gold, 30 god.), DS — SuperBronzo satinato (satenski bronca, 10 god.) Površine su galvanski niklane i kromirane (800 HV, 1000 h slana magla) ili PVD (Physical Vapour Deposition) u vakuumu. Krom (CR/CO) 10 god., PVD SuperOro/SuperNichel/SuperInox 30 god., SuperAntracite/SuperRame/SuperBronzo 10 god. (uz pravilno održavanje). Boja na ekranu može odstupati — za točan ton pogledajte originalni uzorak ili PDF katalog završnih obrada (Catalogo finiture).
Ugradnja i sadržaj pakiranja: Ugradnja: vijci za drvo 3,5–4 mm, predbušenje Ø2 mm dubine 3 mm, DIMA šablona za pozicioniranje, upute IM03/IM04 u prilogu. Pakiranje: 1 par kvaka (za jedna vrata, lijeva + desna), 2× rozete s oprugom, trn, vijci i upute. Dimenzije: rozeta Ø50–52 mm (kod nisk e Ø51×5 mm), duljina ručke ~125–150 mm, izbočina ~60–66 mm — točne kote su u tehničkom crtežu PDF-a (preporuka: ispišite 1:1 i prislonite na vrata). Predbušenje i šablona D osiguravaju okomito poravnanje rozete (90°) i centriranje trna.
Održavanje: čistiti suhom ili blago navlaženom mekanom krpom, bez abraziva, kiselina ili alkoholnih sredstava. PVD i krom ne zahtijevaju poliranje.
Specifikacije
- Namjena / tip vrata
- Sobna unutarnja drvena vrata
- Materijal
- Mesing (CuZn, kovani, bez poroznosti)
- Rozeta
- Standardna rozeta Ø50 mm (uz nisku Ø51×5 mm kod modela B)
- Kvadratni trn
- Kvadratni trn 8×8 mm, čelik
- Debljina vrata
- 38–44 mm (standardna sobna drvena vrata)
- Tip brave / ključanice
- Kompatibilno s bravama: BB (ključ), PZ/Yale (cilindar), patent i WC — ovisno o odabranoj varijanti M..RB8/VB8/PB8B
- Završne obrade
- CR, ZL, CO, TS, DS
- Garancija
- Krom (CR/CO) 10 god., PVD SuperOro/SuperNichel/SuperInox 30 god., SuperAntracite/SuperRame/SuperBronzo 10 god. (uz pravilno održavanje)
- Ugradnja
- Ugradnja: vijci za drvo 3,5–4 mm, predbušenje Ø2 mm dubine 3 mm, DIMA šablona za pozicioniranje, upute IM03/IM04 u prilogu
- Pakiranje
- Pakiranje: 1 par kvaka (za jedna vrata, lijeva + desna), 2× rozete s oprugom, trn, vijci i upute
- Model / šifra
- M169, M169RB8, M169VB8, M169PB8B, C169, K169, K169P
- Dizajner
- Nicola Novelletto, Roberto Volonterio 1997
- Godina dizajna
- 1997
Siena
