Kompatibilnost — provjerite prije narudžbe
Najčešći razlozi povrata: pogrešna rozeta, debljina vrata, tip brave i smjer. Usporedite s postojećim vratima.
- Rozeta
- Okrugla rozeta Ø50–52 mm, izvedba centralna (pomolo centrale) ili pomaknuta (zancato offset)
- Kvadratni trn
- Kvadratni trn 8×8 mm, čelik
- Debljina vrata
- 38–44 mm (standardna sobna drvena vrata)
- Tip brave / ključanice
- Kompatibilno s bravama: BB (ključ), PZ/Yale (cilindar), patent i WC — ovisno o odabranoj varijanti M..RB8/VB8/PB8B
- Pakiranje
- Pakiranje: fiksna kugla/pomolo (1 kom.) s rozetom, trnom i vijcima — za jedna vrata; za komplet naručite 1× kugla + 1× kvaka ili 2× kugla ako je fiksno s obje strane
O proizvodu
Oscar je središnja kvaka sa standardnom rozetom, koju je dizajnirao Studio Olivari, istraživački centar tvrtke, posvećen razvoju novih materijala i dizajnu inovativnih mehaničkih rješenja.
Namjena i kompatibilnost: fiksna kugla za drvena sobna i ulazna vrata debljine 38–44 mm (standardna sobna drvena vrata). Nije predviđena za klizna, staklena ili PVC/Alu vrata bez posebnog adaptera. Centralna izvedba (pomolo centrale, P) montira se u sredini rozete; zancato/offset (Z) — pomaknuta. Provjerite razmak brave: standardne sobne brave koriste rozetu s oprugom, bez obzira na bravu (BB, PZ, patent). Kugla se ne okreće — za otvaranje je potrebna kvaka s druge strane ili brave s valjkom.
Materijal i izvedba: Mesing (CuZn, kovani, bez poroznosti). Okrugla rozeta Ø50–52 mm, izvedba centralna (pomolo centrale) ili pomaknuta (zancato offset). Kvadratni trn 8×8 mm, čelik. Proizvodnja: Borgomanero, Italija— toplo kovanje i mehanička obrada, bez poroznosti. Tipične oznake u katalogu: P123RB8 S123RF — RB8 = okrugla rozeta (R) s ključanicom BB/PZ/Yale (8); M = kvaka za sobna vrata, C = prozorska ručka, K = DK prozorska ručka; M90/8 = WC izvedba s leptirom (90°). Točne šifre provjerite u PDF tehničkom listu priloženom uz proizvod.

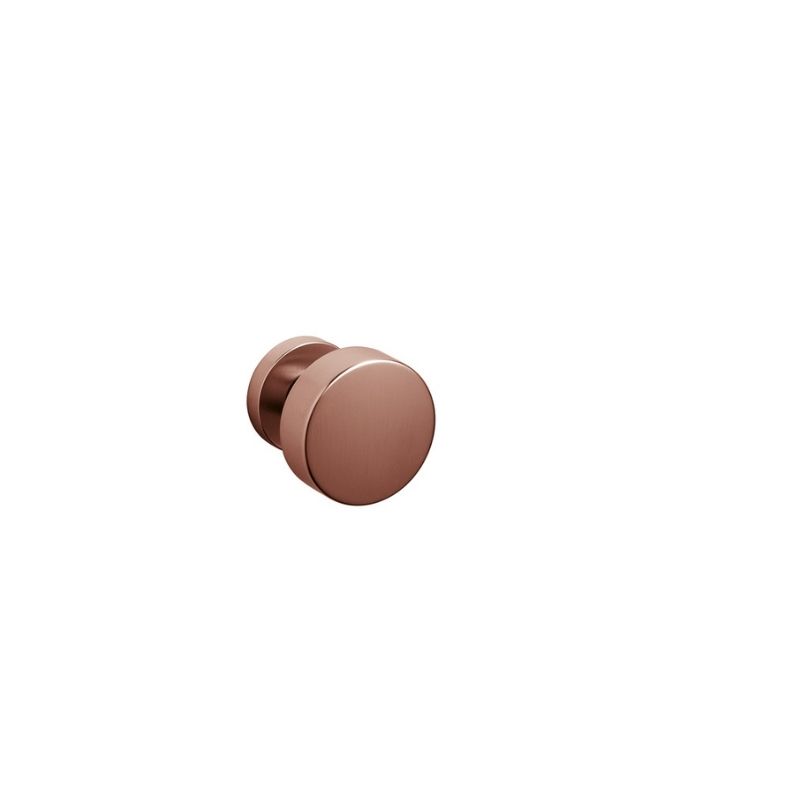

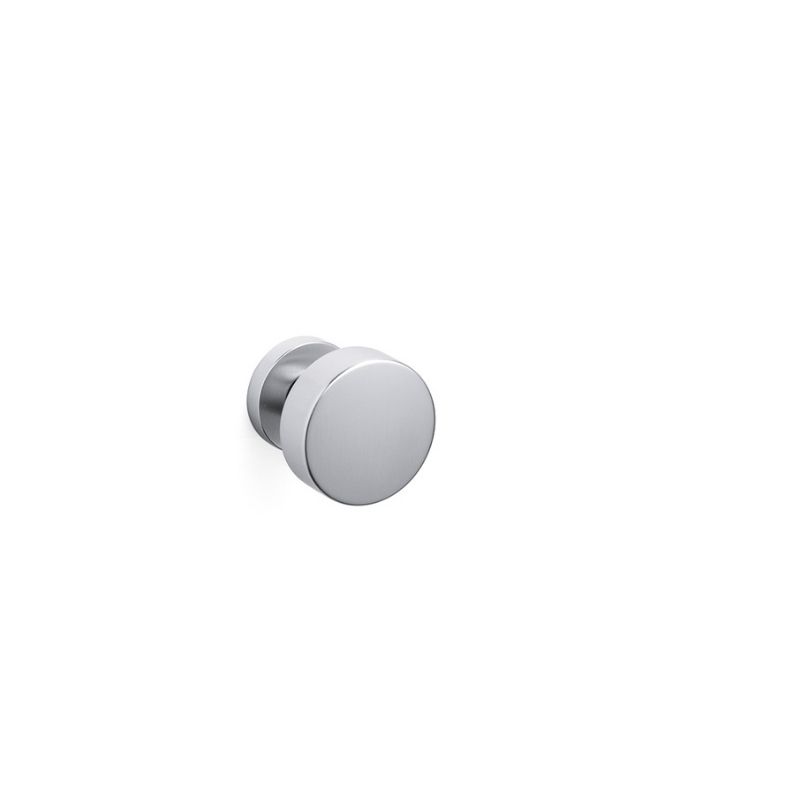

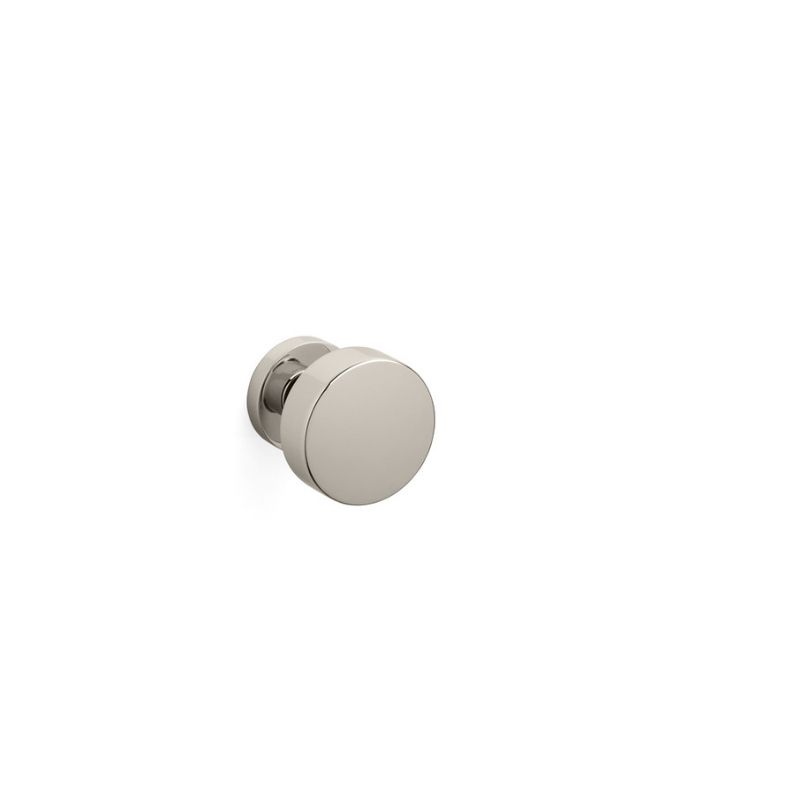

Završne obrade i boje: CR — Cromo lucido (sjajni krom, 10 god. garancije), CO — Cromo satinato (satenski krom, 10 god. garancije), NL — SuperNichel lucido (sjajni nikal, 30 god.), RS — SuperRame satinato (satenski bakar, 10 god.), DS — SuperBronzo satinato (satenski bronca, 10 god.) Površine su galvanski niklane i kromirane (800 HV, 1000 h slana magla) ili PVD (Physical Vapour Deposition) u vakuumu. Krom (CR/CO) 10 god., PVD SuperOro/SuperNichel/SuperInox 30 god., SuperAntracite/SuperRame/SuperBronzo 10 god. (uz pravilno održavanje). Boja na ekranu može odstupati — za točan ton pogledajte originalni uzorak ili PDF katalog završnih obrada (Catalogo finiture).
Ugradnja i sadržaj pakiranja: Montaža kugle: fiksni vijak kroz vrata, bez opruge, za debljinu 38–44 mm; za deblja vrata potreban je dulji vijak M4. Pakiranje: fiksna kugla/pomolo (1 kom.) s rozetom, trnom i vijcima — za jedna vrata; za komplet naručite 1× kugla + 1× kvaka ili 2× kugla ako je fiksno s obje strane. Dimenzije: rozeta Ø50–52 mm (kod nisk e Ø51×5 mm), duljina ručke ~125–150 mm, izbočina ~60–66 mm — točne kote su u tehničkom crtežu PDF-a (preporuka: ispišite 1:1 i prislonite na vrata). Predbušenje i šablona D osiguravaju okomito poravnanje rozete (90°) i centriranje trna.
Održavanje: čistiti suhom ili blago navlaženom mekanom krpom, bez abraziva, kiselina ili alkoholnih sredstava. PVD i krom ne zahtijevaju poliranje.
Specifikacije
- Namjena / tip vrata
- Fiksna kugla/pomolo za sobna/ulazna drvena vrata (neokretna)
- Materijal
- Mesing (CuZn, kovani, bez poroznosti)
- Rozeta
- Okrugla rozeta Ø50–52 mm, izvedba centralna (pomolo centrale) ili pomaknuta (zancato offset)
- Kvadratni trn
- Kvadratni trn 8×8 mm, čelik
- Debljina vrata
- 38–44 mm (standardna sobna drvena vrata)
- Tip brave / ključanice
- Kompatibilno s bravama: BB (ključ), PZ/Yale (cilindar), patent i WC — ovisno o odabranoj varijanti M..RB8/VB8/PB8B
- Završne obrade
- CR, CO, NL, RS, DS
- Garancija
- Krom (CR/CO) 10 god., PVD SuperOro/SuperNichel/SuperInox 30 god., SuperAntracite/SuperRame/SuperBronzo 10 god. (uz pravilno održavanje)
- Ugradnja
- Montaža kugle: fiksni vijak kroz vrata, bez opruge, za debljinu 38–44 mm; za deblja vrata potreban je dulji vijak M4
- Pakiranje
- Pakiranje: fiksna kugla/pomolo (1 kom.) s rozetom, trnom i vijcima — za jedna vrata; za komplet naručite 1× kugla + 1× kvaka ili 2× kugla ako je fiksno s obje strane
Oscar
