Kompatibilnost — provjerite prije narudžbe
Najčešći razlozi povrata: pogrešna rozeta, debljina vrata, tip brave i smjer. Usporedite s postojećim vratima.
- Rozeta
- Skrivena rozeta (roseless / ONE), bez vidljivih vijaka, clip-montaža
- Kvadratni trn
- Kvadratni trn 8 mm, s podloškom
- Debljina vrata
- 38–45 mm (Griffwerk ONE, uz adapter do 58 mm)
- Tip brave / ključanice
- Bez zaključavanja ili smart2lock (lijevo / desno — obavezno odaberite stranu otvaranja)
- Pakiranje
- Pakiranje: par kvaka ONE s podkonstrukcijom, trnom i smart2lock modulom (ako je odabran)
O proizvodu

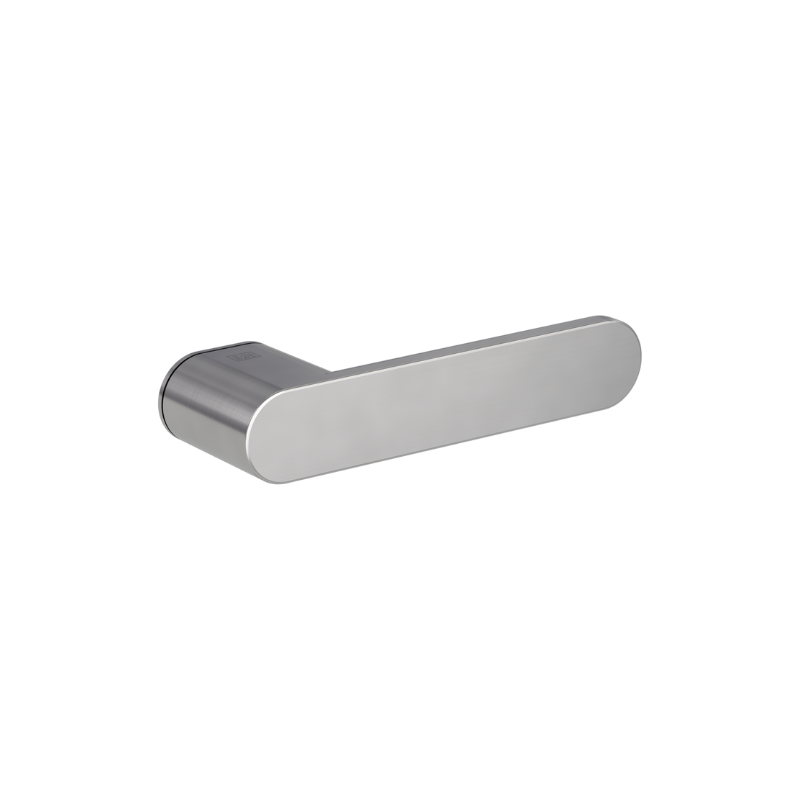

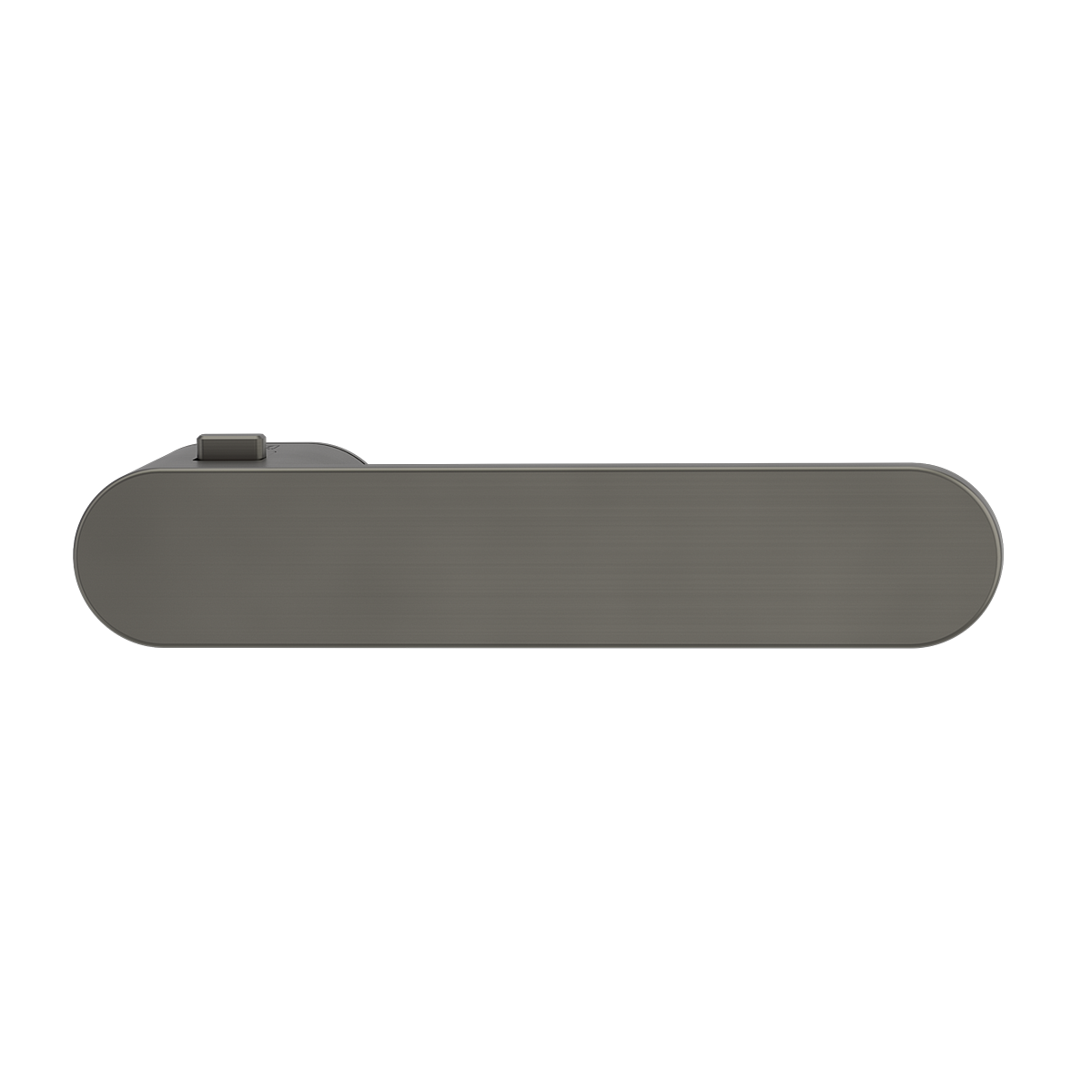

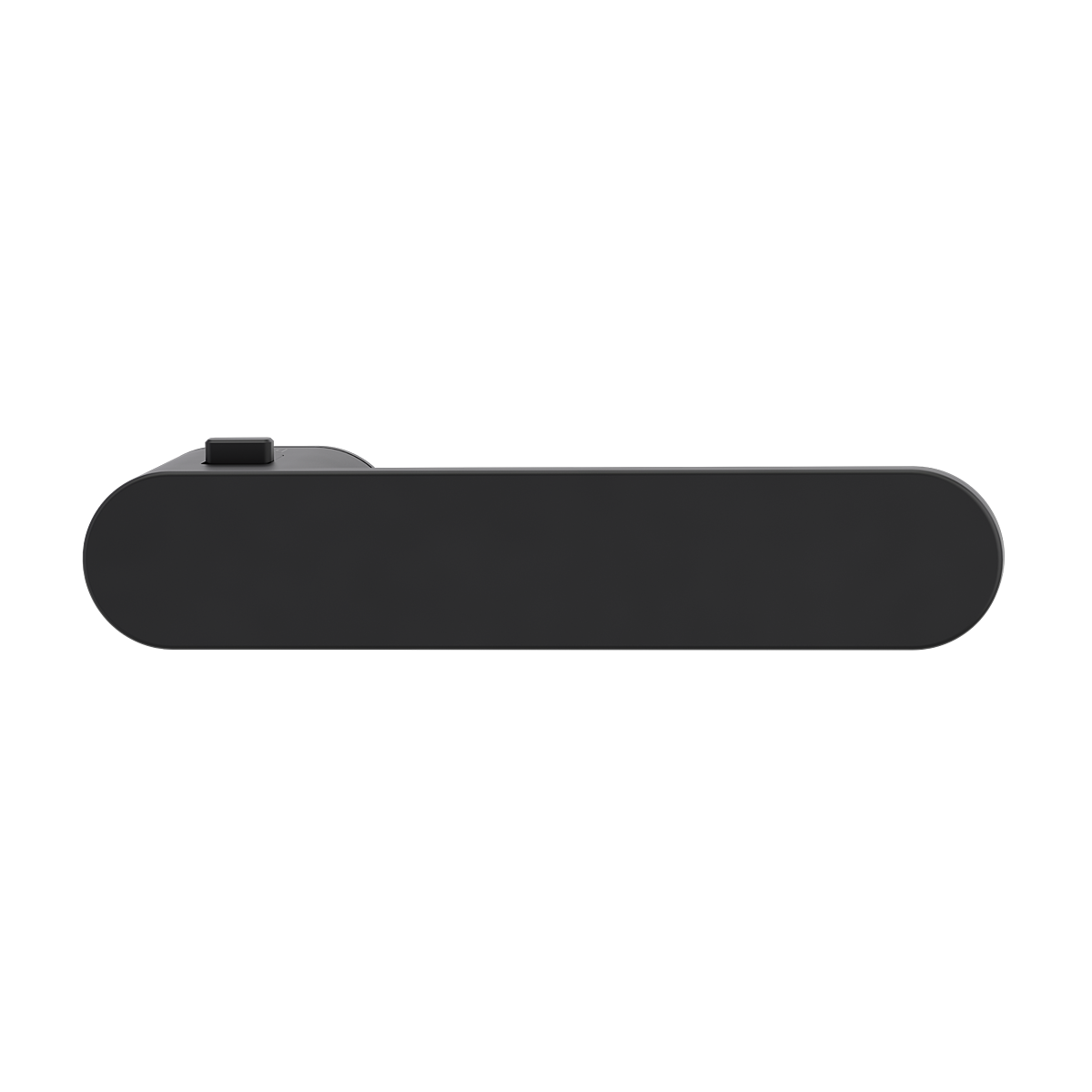

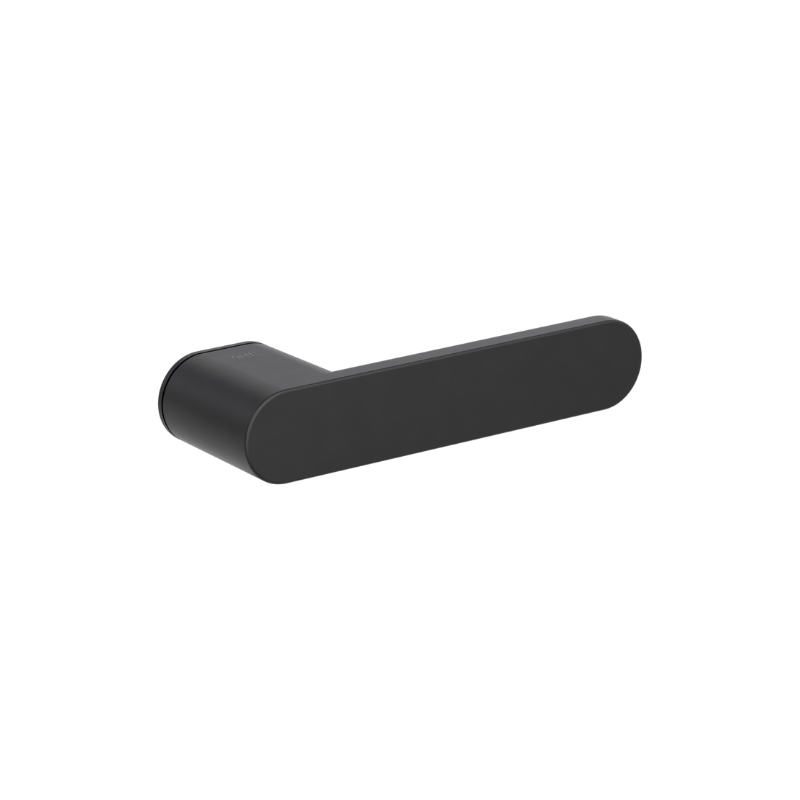

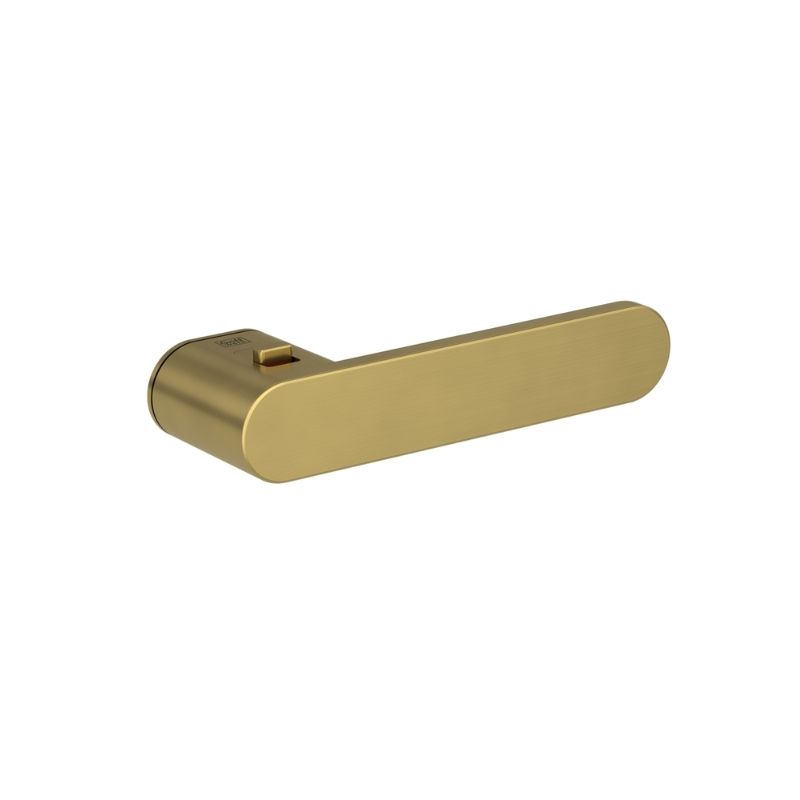

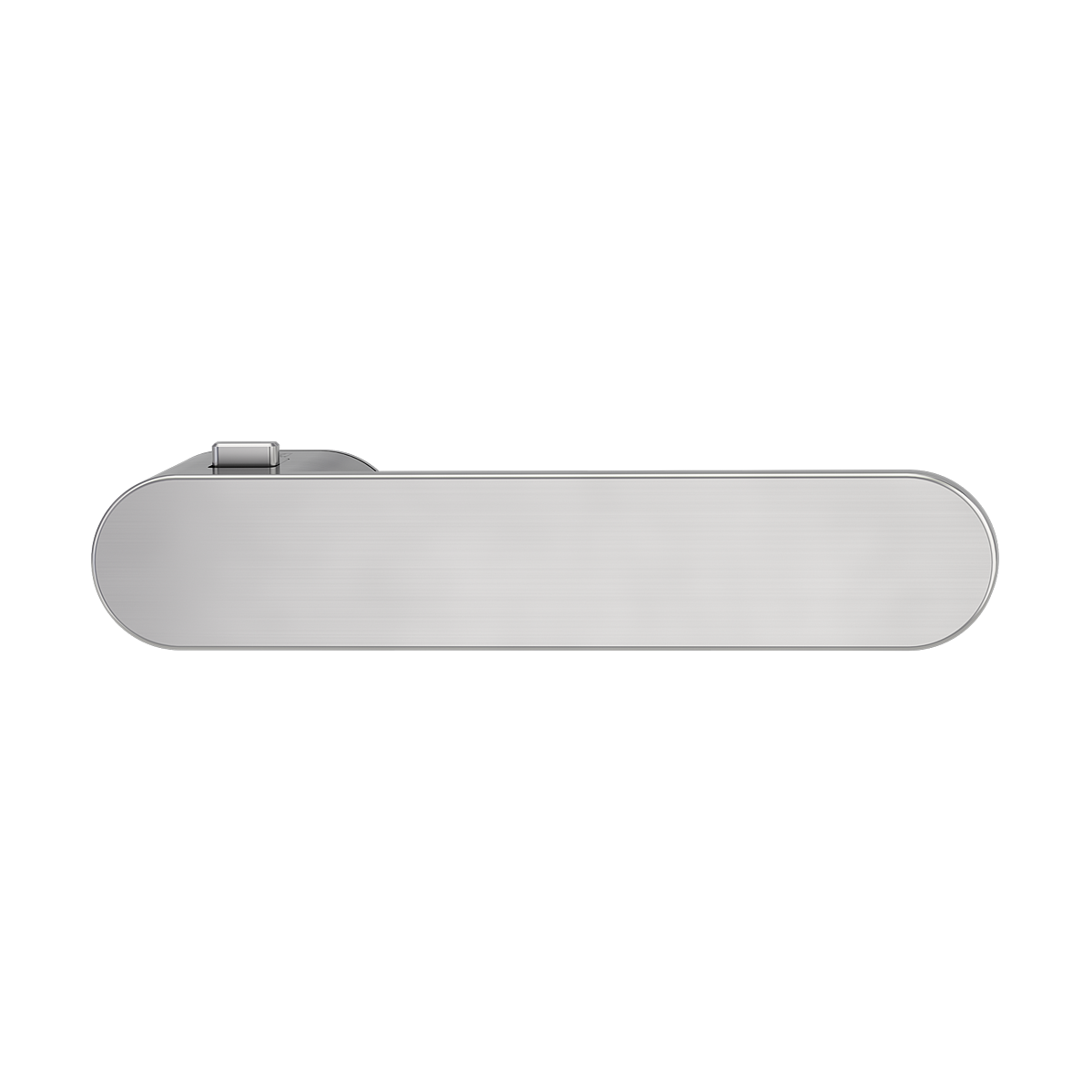

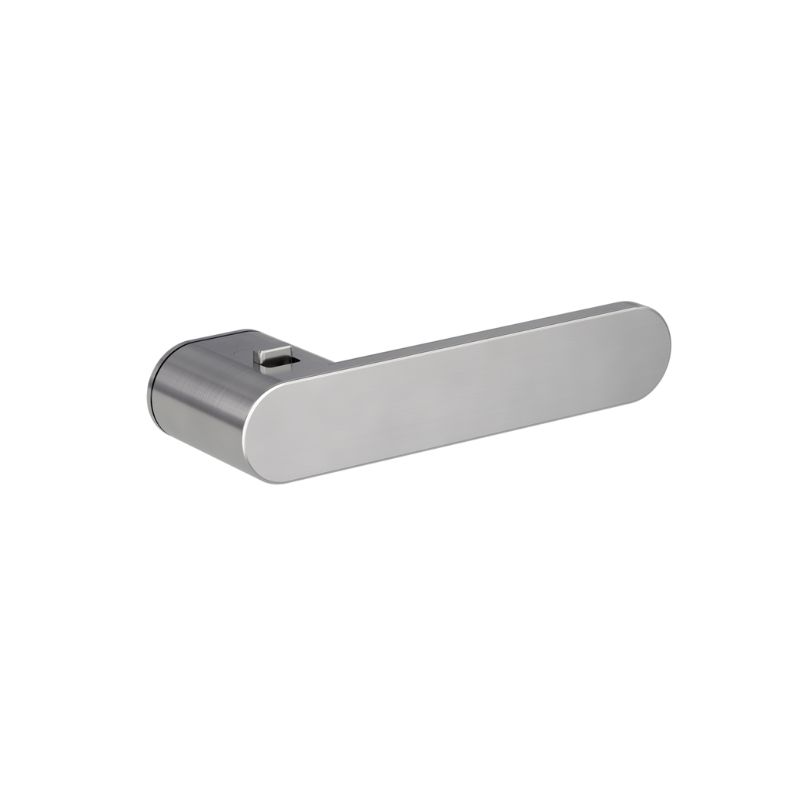

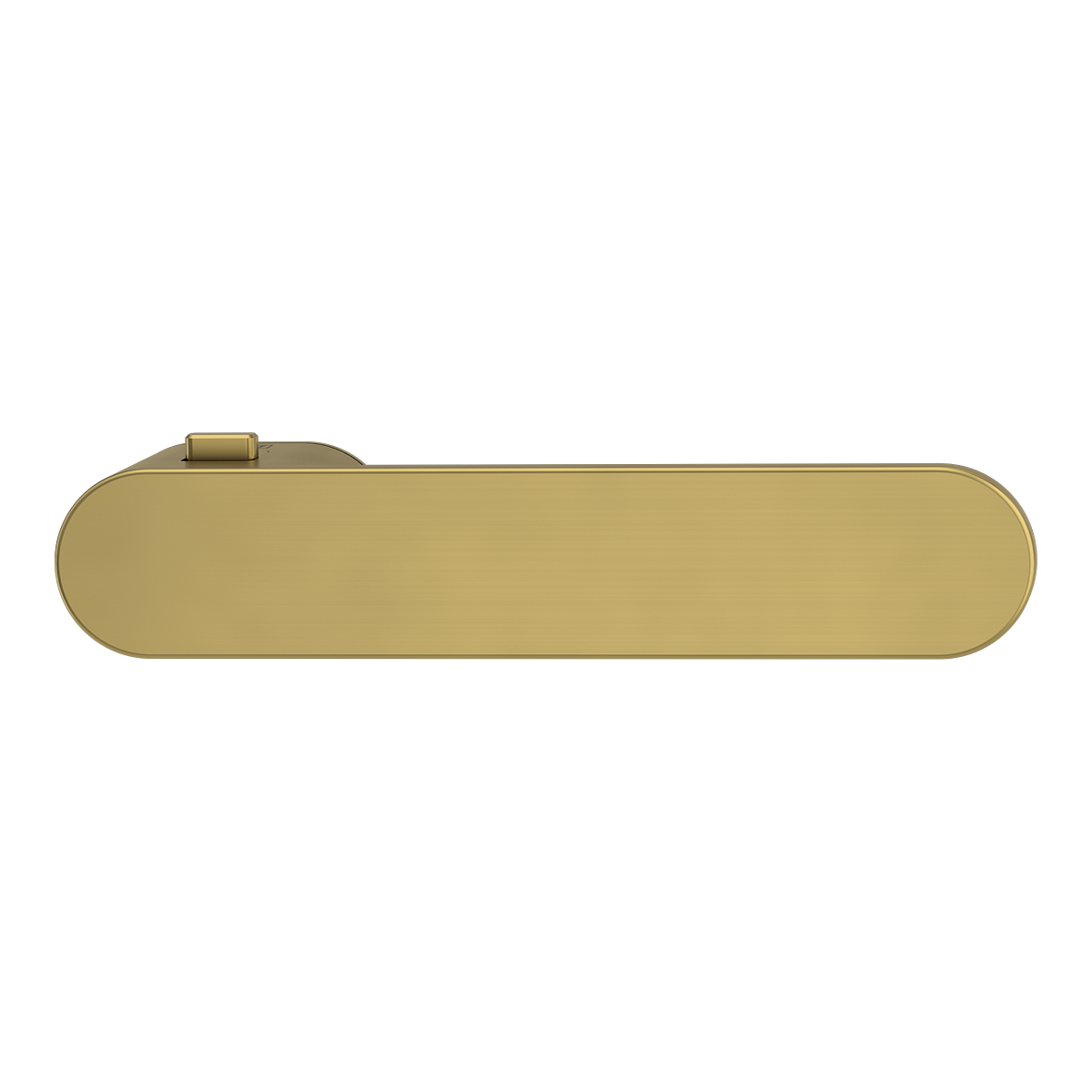

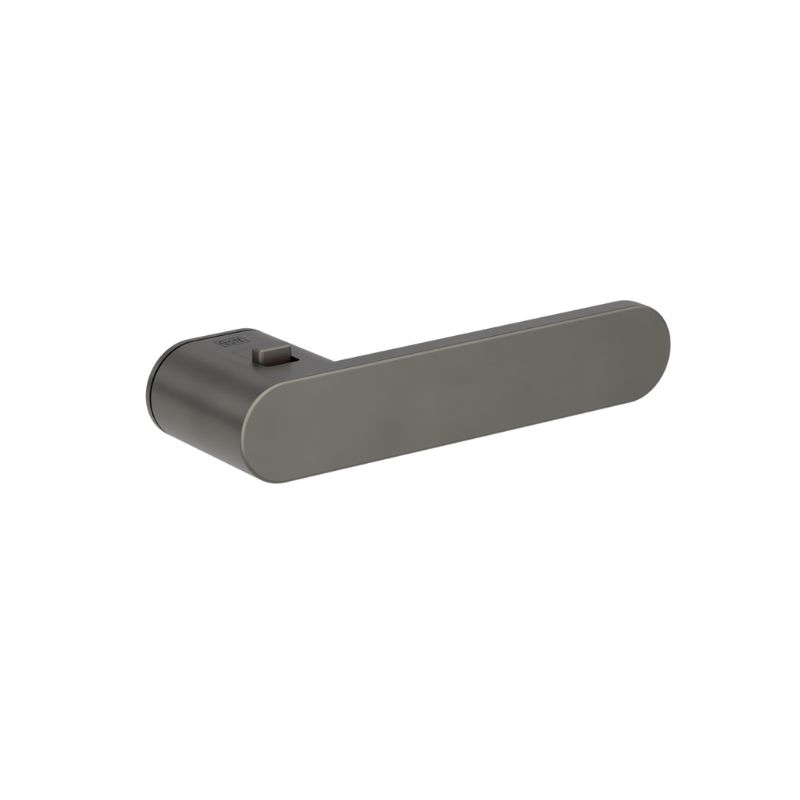

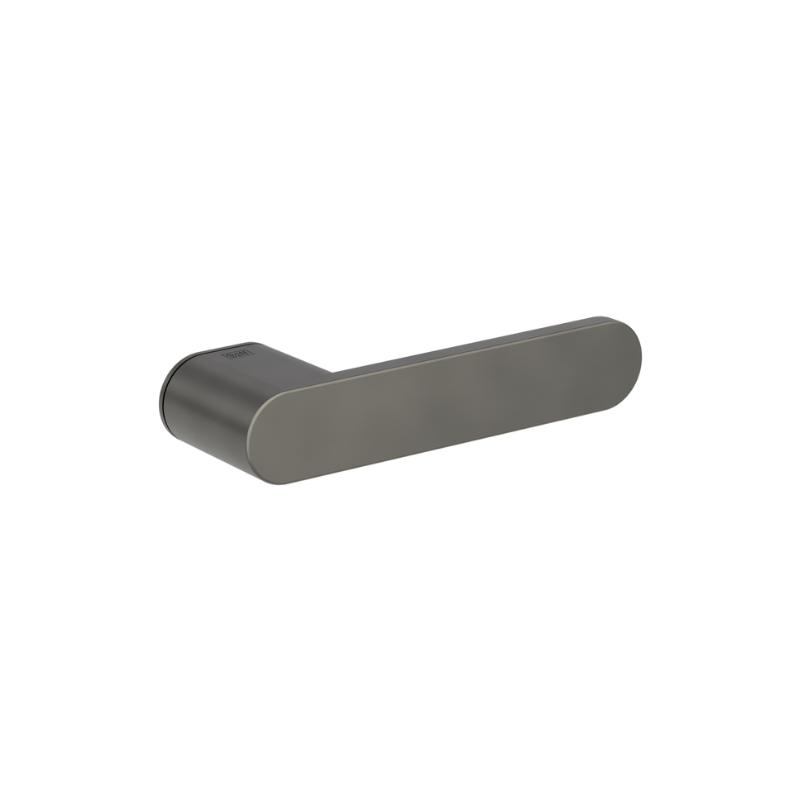

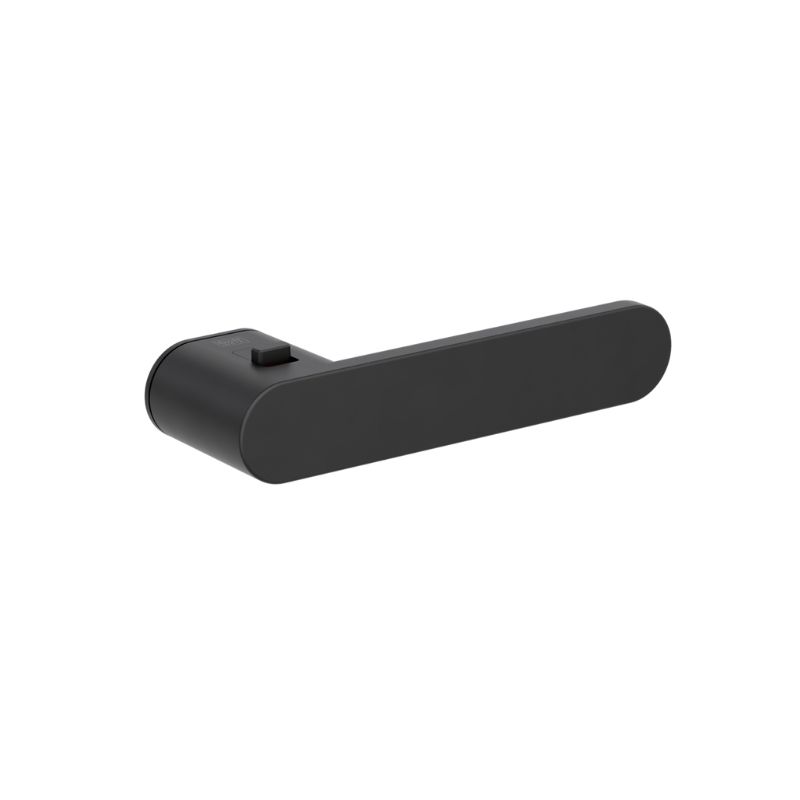

ONE predstavlja maksimalnu redukciju i programska je namjera ove dizajnerske linije. Kvaka AVUS ONE u potpunosti se odriče rozeta. Zahvaljujući posebno razvijenoj tehnologiji, ručka sada sjedi pojedinačno na krilu vrata. Unatoč tome, odgovara vratima sa standardnim bravama. U verziji s mehanizmom za zaključavanje, on je integriran u vrat ručke i stoga je postavljen na dohvat palca. Dizajn ručke za najviše zahtjeve u dvije varijante oblika.
Namjena i kompatibilnost: za unutarnja sobna drvena vrata 38–45 mm (Griffwerk ONE, uz adapter do 58 mm), s standardnim bravama DIN 18251 (razmak 72 mm BB/patent, 90 mm BB, 85 mm PZ/Yale — ovisno o podrozeti). Bez zaključavanja ili smart2lock (lijevo / desno — obavezno odaberite stranu otvaranja). Univerzalna L/R — nije potrebno birati lijevu/desnu osim kod WC (M90) i smart2lock izvedbi gdje je smjer bitan. Nije za staklena, klizna ili metalna protupožarna vrata.
Materijal i izvedba: Metal (Alu/Zamak, visoke čvrstoće). Skrivena rozeta (roseless / ONE), bez vidljivih vijaka, clip-montaža. Kvadratni trn 8 mm, s podloškom. Proizvodnja: Griffwerk GmbH, Njemačka — precizna mehanika, skriveni vijci. Oznake: bez brave (not-lockable) = univerzalno L/R; smart2lock L = zaključavanje pritiskom ulijevo; smart2lock R = zaključavanje udesno — obavezno odaberite prema strani otvaranja.

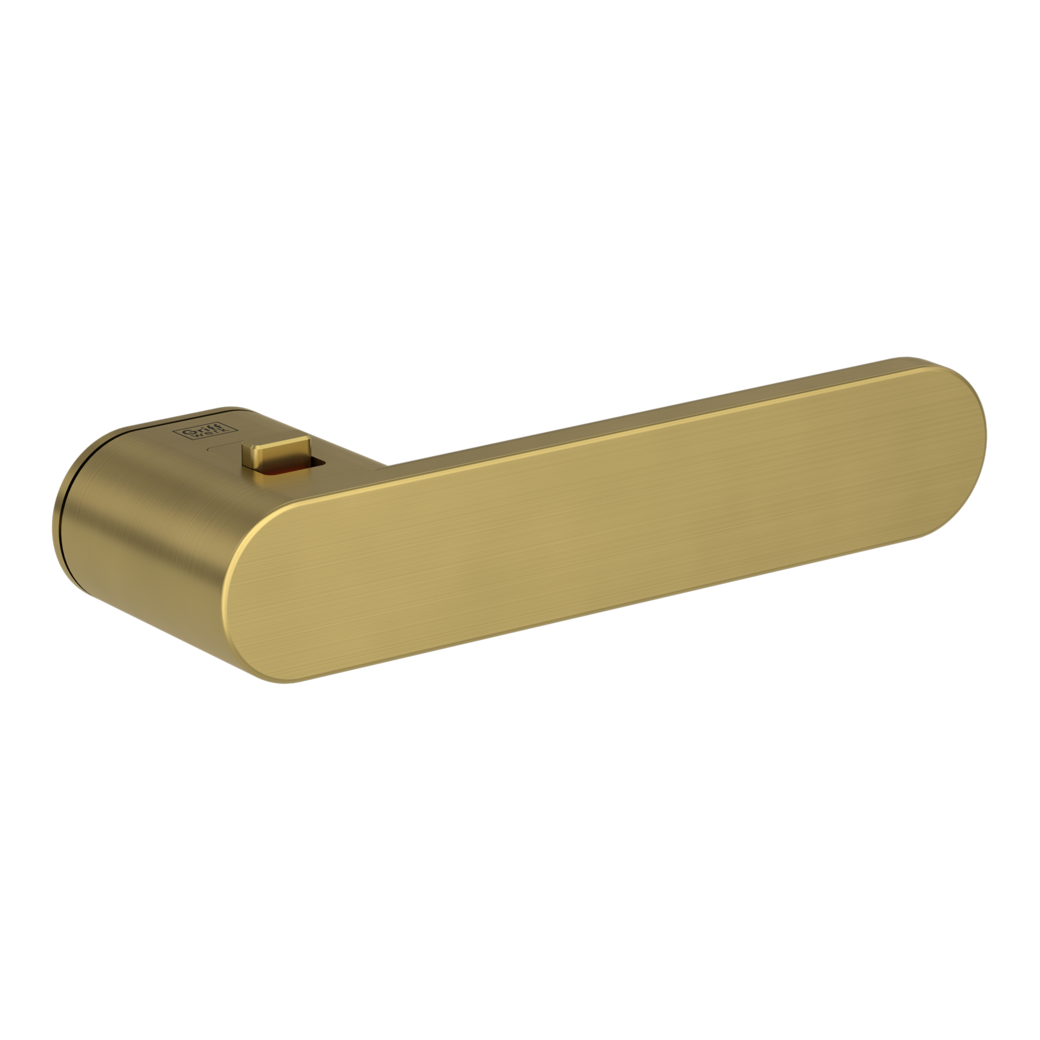

Završne obrade i boje: Graphite black (967), Velvet grey (953), Cashmere grey (9087), Brushed gold (13829) i dr. — smart2lock usklađen s bojom rozete. Površine su galvanski niklane i kromirane (800 HV, 1000 h slana magla) ili PVD (Physical Vapour Deposition) u vakuumu. Griffwerk garancija prema proizvođaču; provjerite tehnički list DS GR0. Boja na ekranu može odstupati — za točan ton pogledajte originalni uzorak ili PDF katalog završnih obrada (Catalogo finiture).
Ugradnja i sadržaj pakiranja: Montaža Griffwerk: potporni trn Ø7 mm, falc max 3,5 mm, madenschraube, upute smart2lock + video. Pakiranje: par kvaka ONE s podkonstrukcijom, trnom i smart2lock modulom (ako je odabran). Dimenzije: rozeta Ø50–52 mm (kod nisk e Ø51×5 mm), duljina ručke ~125–150 mm, izbočina ~60–66 mm — točne kote su u tehničkom crtežu PDF-a (preporuka: ispišite 1:1 i prislonite na vrata). Predbušenje i šablona D osiguravaju okomito poravnanje rozete (90°) i centriranje trna.
Održavanje: čistiti suhom ili blago navlaženom mekanom krpom, bez abraziva, kiselina ili alkoholnih sredstava. PVD i krom ne zahtijevaju poliranje.
Specifikacije
- Namjena / tip vrata
- Sobna unutarnja drvena vrata
- Materijal
- Metal (Alu/Zamak, visoke čvrstoće)
- Rozeta
- Skrivena rozeta (roseless / ONE), bez vidljivih vijaka, clip-montaža
- Kvadratni trn
- Kvadratni trn 8 mm, s podloškom
- Debljina vrata
- 38–45 mm (Griffwerk ONE, uz adapter do 58 mm)
- Tip brave / ključanice
- Bez zaključavanja ili smart2lock (lijevo / desno — obavezno odaberite stranu otvaranja)
- Završne obrade
- 953, 967, 9087, 13829
- Garancija
- Griffwerk garancija prema proizvođaču
- Ugradnja
- Montaža Griffwerk: potporni trn Ø7 mm, falc max 3,5 mm, madenschraube, upute smart2lock + video
- Pakiranje
- Pakiranje: par kvaka ONE s podkonstrukcijom, trnom i smart2lock modulom (ako je odabran)
- Model / šifra
- M4
- Kvake - Griff
- Bez brave, Smart2lock brava
- Debljina vrata
- 38–45 mm
- Kvadratni trn
- 8 mm
- Rozeta
- Skrivena / roseless
- Zaključavanje
- Bez zaključavanja, smart2lock lijevo, smart2lock desno
Avus One
